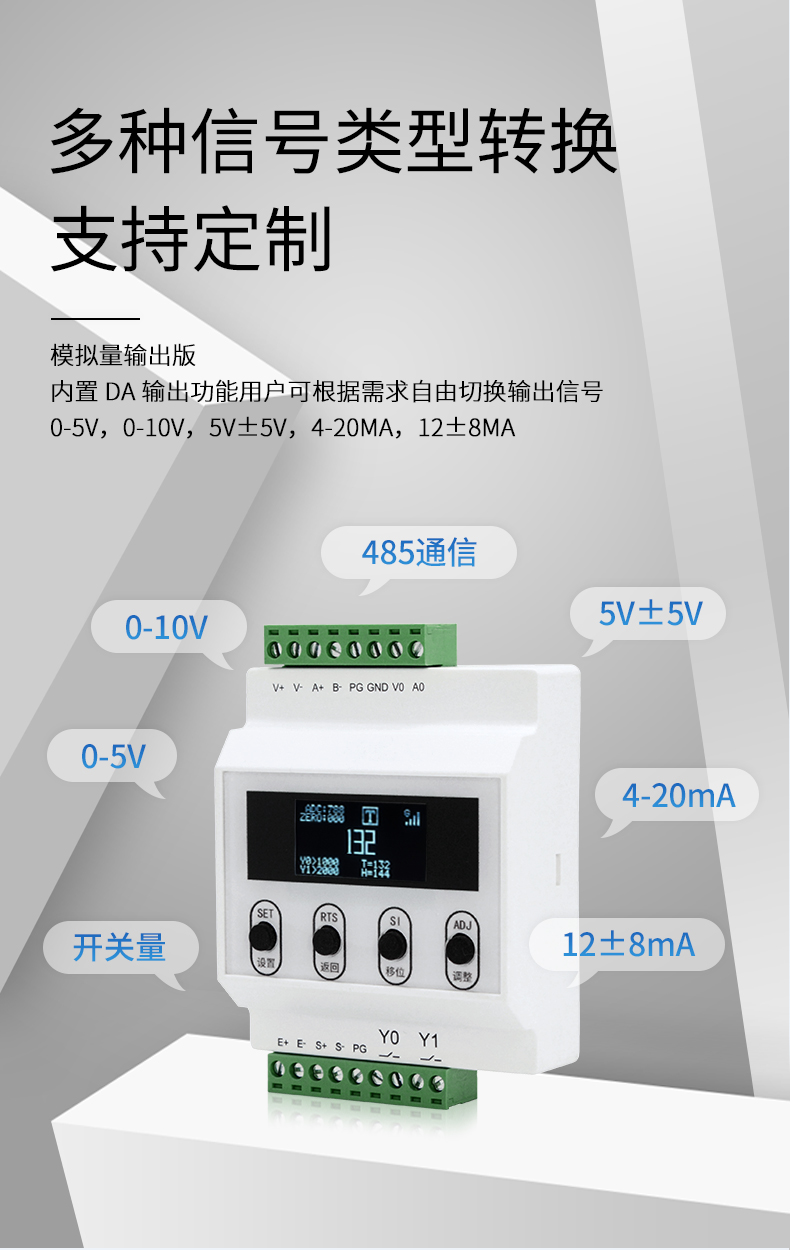

QLST-1.0是一款基于NB物联网系统的数据采集终端，该产品专为远程数据监控需求而开发。
产品的主要特性如下：
l 具有NB物联网独立联网能力，借用移动运营商的NB物联网络可实现低成本远距离的数据采集、现场控制。
l 模块出厂自带1年的低速率采集流量套餐，到手即可激活使用。
l 支持主动上传、定时上传、变化上传、异常告警等多种数据获取方式。
l 支持多种通信协议，Modbus-RTU/ASCII/TCP，支持加密通信及远程授权访问，可防止来自网络的异常指令修改模块数据。
l 单通道称重传感器输入，稳定精度达1:10000，具有峰值保持、稳定数据保持、稳定状态输出功能，方便用户快速提取所需数据。
l 2通道继电器开关量输出，支持手动控制、称重联动。触点容量250V5A，可直接驱动小功率电气。
l 模块带有128X64 OLED显示屏和4个现场操作按键，用户可用于现场校准，参数调整等。
l 支持无砝码标定功能，在不方便加载精确砝码的场合可以实现对传感器输出数值的粗标定
l 带有电源电压、工作温度参数测量等功能，并同步上传服务器。
l 工业级 -40 - 70℃稳定工作
l DIN35标准卡轨安装方式。
l 支持485固件升级功能，用户可通过电脑的485接口对模块进行固件升级。
该产品适合于：远程分布式称重系统，需远程传输的现场控制仪表。
QLST-1.0是由蚌埠启力传感公司自主研发生产的经济型数字称重变送器，该变送器可直接接入惠斯登电阻桥式拉/压力传感器，通过内部信号放大电路和AD采集电路等把传感器的微电压模拟信号转换为数字信号，模块内置的微处理器支持校准算法，经过校准操作后，可以直接从485接口读取到实时重量值。模块输出的485接口支持Modbus-RTU协议。
该产品适用于：称重、配料、测力等多种工业场合，标准Modbus-RTU通信协议使得模块可以方便的与PLC，DCS，微机等设备连接到一起，作为称重前端信号处理模块。
1.技术规格
2.1一般技术规格
供电电源： 直流9~28VDC（低压告警=10V，高压告警=26V)
功耗 ： <1W
工作电流： 根据外接传感器数量和供电电压而异
适用环境： 温度：-40~70℃
湿度：5% ~ 95%（无凝露）
安装方式： DIN35卡轨
重量 ： ≈0.2kg
2.2传感器接口性能
适用的传感器类型： 适用于所有惠斯登电阻式应变式传感器
传感器激励电压 ： 5VDC±3%，最大电流100mA
传感器驱动能力 ： 4只350Ω传感器
输入信号范围 ： ±39mV
温度系数 ： ≤（读数的0.01%+0.3d）/℃
非线性误差 ： ≤0.003%F.S.
稳定分辨率 ： 1/10000
采样速率 ： 10Hz或40Hz
采样方式 ： Sigma Delta AD
2.3有线通信
通信方式 ： RS485
通信协议 ： MODBUS RTU/ASCII
出厂参数 ： 9600波特率，8数据位，1停止位，无校验
支持波特率 ： 9600、19200、38400
2.4无线通信
通信方式 ： NB网络
网络频段 ： B3/B5/B8
SIM卡尺寸 ： 内置式，不可更换
运营商 ： 中国移动
通信协议 ： MODBUS RTU/ASCII/TCP、自定义协议
天线 ： 内置/外置可选
3安装
3.1安装环境
○本变送器属于精密电子仪器，安装、连接、操作都应十分小心。
○虽然本产品满足工业级温度范围，但是为了保证本变送器的精度，请尽量避免将变送器安装在阳光直射或温度会突然变化的环境中。
○确保变送器有足够的空间透气散热。
○变送器不具有防水功能，安装和使用中应严格避免泼溅水或水蒸气较强的场合。
○请避免本变送器的剧烈震动、撞击。
○切勿在任何存在爆炸危险的场所安装本变送器。
○请避免在安装或调试过程中的电线或其他异物通过模块的缝隙掉进模块中，若发现有异物掉入模块，必须取出异物才可给模块上电。
3.2电源
○电源供应：9 ~ 28VDC，容量足够，无瞬变，杂波信号。（当供电电压低于10V或者高于26V时模块将提示电压超限）
○使用适当的电源线，确认电源线的额定电压或电流都满足要求，如果不够的话可能引起漏电或火灾。
○注意：虽然模块提供了用于手拉手连接的快插端子作为多机并联时的手段，但是当级联设备较多或者后级设备工作电流较大时，会因电源负极的电阻效应抬高后级模块的0V电压，因此需要注意以下两点：
1.
模块的手拉手连接方式中同一个电源下挂载模块建议不要超过20个
2.
模块手拉手连接中不允许后级挂载其他功耗较高的模块或设备
3.3接口连接
模块的端子定义如下图所示：
u 模块连接电源线时应保证电源线没有供电，防止因线头没有固定导致的短路或者误碰模块内部的低电压信号线上。
u 485线的屏蔽端子一般可以不用标准的屏蔽线，用普通的三根电线即可。若主机（PLC，DCS，计算机等）的485接口带有屏蔽或者共地接线端子，则应该连接上双方的屏蔽端子，以提高通信稳定性。
u 各个厂家的传感器线色定义可能不同，所以上图不给出带有颜色的接线示意图，防止用户错误参考导致接线错误。请用户在接线前，与传感器厂家确定传感器的线色定义。
u 传感器的激励和信号线必须只连接到模块上，不可以使用外部激励信号，也不可以与其它采集模块共享传感器的任何接线，否则将造成模块工作异常或损坏。
u 传感器的走线要在校准操作前整理好，校准后不要在大幅度移动或弯折导线，否则可能带来测量误差。
u 所有接线应在端子内压紧，防止松动脱落或接触不良导致的系统异常。
u 模块的激励电压只用于传感器驱动，不可用于驱动其他负载。
u
对于6线制传感器，激励反馈正/负线可以和激励正/负线并联
u 对于外置天线的型号，请使用配套天线或者NB网络专用天线
u 对于插卡型模块，SIM卡已与模块生成绑定关系，若SIM卡挪作他用将会被运营商锁死。同理，模块插入其他SIM卡也将无法运行。
3.5 RS485接口
QLST-1.0提供了1个485接口用于和上位机通信，该接口最大理论传输距离为1200米（9600波特率），同一条总线上最多挂载32台设备。在短距离调试时，使用普通直连导线连接即可，实际应用时建议485的A，B线采用双绞线，屏蔽使用直连线；距离较长时应使用双绞屏蔽线。
注意：由于模块内置有电源滤波器，485线的屏蔽端子一般都需要连接到上位机的485屏蔽端子或者上位机的供电电源负极。

|
